Характер продукции

Обработка вставки DIP (Dual In-Line Package) - это метод производства, используемый для вставки проходных компонентов в печатную плату (PCB), которая имеет предварительно пробуренные отверстия.Компоненты DIP имеют провода или штифты, которые выходят из нижней части и вводятся через отверстия в PCBОбработка вставки DIP обычно включает следующие этапы:

1. Подготовка ПКБ: ПКБ готовится для вставки компонента DIP. Это включает в себя обеспечение того, чтобы ПКБ имел предварительно пробуренные отверстия в правильных местах и размерах для размещения проводов компонента DIP.

2. Подготовка компонентов: компоненты DIP готовятся к вставке. Это может включать выпрямление или выравнивание проводов компонентов, чтобы обеспечить их легкое вставление в отверстия PCB.

3Вставка: Каждый компонент DIP вставляется вручную или автоматически в соответствующие отверстия на ПКБ.Провода компонента тщательно выровнены с отверстиями и вставлены, пока корпус компонента не будет находиться на поверхности ПКБ.

4. Закрепление: как только компоненты DIP вставляются, они закрепляются за PCB, чтобы гарантировать, что они остаются на месте во время последующих производственных процессов и жизненного цикла продукта.Это может быть достигнуто различными методами, например, сварка, зажимание или использование клея.

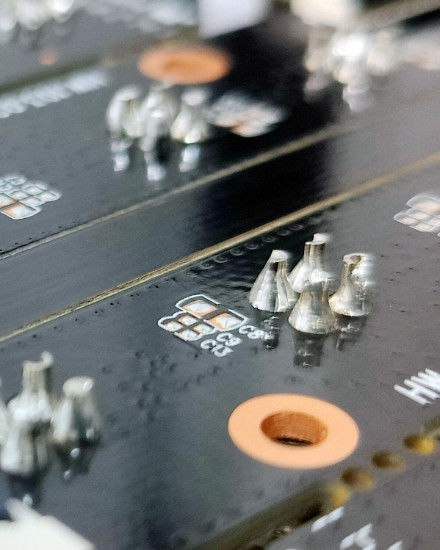

5. Сварка: После того, как компоненты DIP вставлены и закреплены, ПКБ обычно подвергается процессу сварки для создания надежных электрических соединений.Это можно сделать с помощью волновой сварки, выборочной сварки или ручной сварки, в зависимости от установки и требований производства.

6Инспекция: после завершения сварки ПКБ проходит проверку для проверки качества сварных соединений и размещения компонентов.или другие методы испытаний могут быть использованы для обнаружения любых дефектов, неправильное выравнивание или проблемы с сваркой.

7Испытания: Сборный ПКБ с вставленными и сварными компонентами DIP может проходить функциональные или электрические испытания, чтобы убедиться, что он соответствует требуемым спецификациям и работает по назначению.

8Окончательная сборка: после испытаний ПКБ может перейти к окончательной сборке, где добавляются дополнительные компоненты и процессы для завершения продукта.

DIP insert processing is commonly used for components that cannot be mounted using surface mount technology (SMT) or for applications where through-hole components are preferred due to their robustness or specific electrical requirements.
